微纳光学与超快光学洁净实验室如何建设

作者：超级管理员 | 发布时间：2025-11-21 | 载入中... | 洁净室装修 | 实验室装修

微纳光学与超快光学洁净实验室建设要点

一、总体目标与关键指标

洁净度等级：按工艺选择万级/千级/百级或更高等级；百级洁净室要求每立方米空气中≥0.5 μm颗粒数不超过100颗。超净环境可显著降低镜面污染、衍射与光束质量劣化风险。
温湿度：温度建议20–25℃；温度波动度按需求控制至±0.5/±0.2/±0.1℃；相对湿度建议30–55%RH（强激光/高反膜系建议30–45%RH），湿度波动度±5/±2%RH。湿度偏高会导致薄膜潮解、镜面结露，并增加电器故障率；湿度过低易静电放电损伤器件。
气流与噪声：工作面风速建议<0.25 m/s，避免气流扰动光路；优化气流组织与消音设计，降低送风噪声与振动对精密测量的影响。
微振动：中小型设备可用光学平台隔振；大型装置需独立隔振基础。参考工程实践，防微振等级可做到≤1.5 μm/s（振动速度），满足高精度光学/超快实验需求。
静电与接地：地面建议抗静电/静电耗散/导静电；部分精密仪器需独立接地电阻≤4 Ω或≤1 Ω。
公用工程：工艺冷却水建议18±1℃；纯水按仪器指标配置（导电率、流量）；气路按需求配置压缩空气/特种气体并分区存放；电力与照明合理规划，必要时配置UPS；建筑层面关注承重、层高（建议≥4 m）与空调设备空间
。

二、工艺分区与空间布局

功能分区：设置激光安全区、洁净加工区（EBL/FIB/刻蚀/镀膜/ALD）、洁净测试区（超快光谱/显微/表征）、光学暗室（电磁屏蔽/低噪）、设备间（空压/真空/制冷/配电）与化学品库/气瓶间等，严格分区与缓冲，避免交叉污染与安全风险。

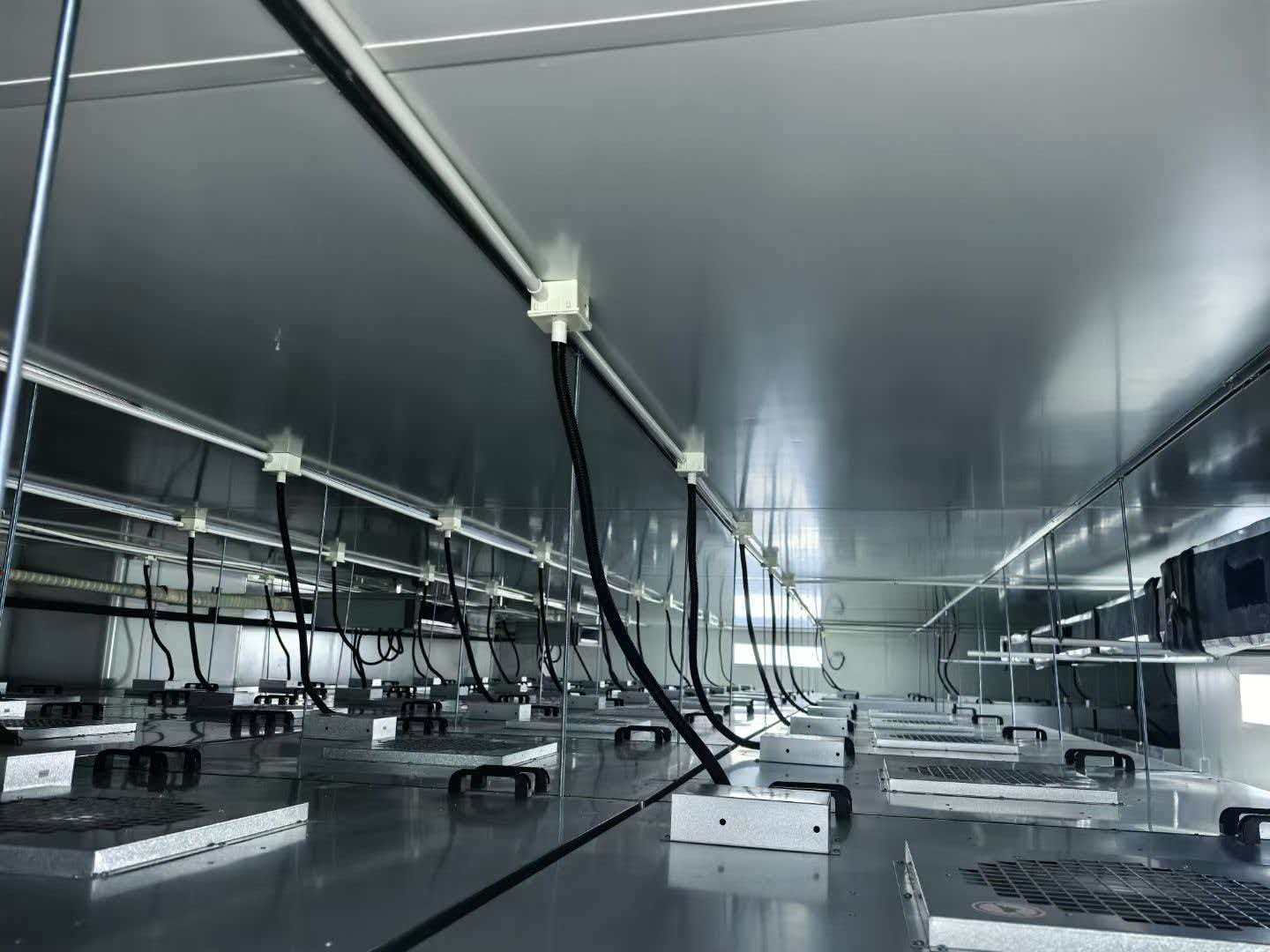

气流组织：优先采用净化空调循环送风+双层吊顶静压夹层+下层全孔板送风，以减小送风风速、均匀稳定气流，确保光学平台任意布置时光路不受气流扰动；百级区域可采用垂直单向流方案。
洁净材料与构造：围护结构采用金属壁板等高气密性材料，超高隔断施工配合BIM深化与全过程监测，确保洁净度与结构稳定性。
振动与噪声控制：设备基础与光学平台分级隔振；空调机组与风道减振与消音；必要时设置独立隔振基础与气浮平台等工程措施
。

三、暖通空调与自动控制

全年制冷能力：根据目标露点选型，露点>13℃可用常规直膨/冷冻水；10–13℃需5–10℃冷冻水；5–10℃采用低温冷冻水或转轮除湿+制冷；<5℃建议转轮除湿+常规制冷或定制方案，确保春秋/冬季仍能稳定除湿制冷。
温湿度与洁净度联动：在满足洁净度前提下，提高换气次数有助于温湿度稳定；常规光学洁净室估算可参考下表（净高<4.0 m）：

洁净度等级	温度范围	湿度范围	气流形式	风速	换气次数	制冷量估算	制热量估算
十万级	20–25℃	30–65%RH	非单向流	—	10–15 次/h	250–350 W/㎡	100–200 W/㎡
万级	20–25℃	30–65%RH	非单向流	—	15–25 次/h	250–350 W/㎡	100–200 W/㎡
千级	20–25℃	30–65%RH	非单向流	—	50–60 次/h	250–350 W/㎡	100–200 W/㎡
百级	20–25℃	30–65%RH	单向流	0.2–0.4 m/s	—	250–350 W/㎡	100–200 W/㎡

传感器与控制：高稳定系统建议采用PLC实现多变量解耦控制；按目标稳定性配置传感器与控制分辨率，例如温度±0.1℃稳定度对应控制稳定性≤0.05℃、控制分辨率≤0.01℃、显示分辨率≤0.01℃；湿度控制同理分级匹配。
噪声与气流品质：机组间消音、风道优化，降低送风噪声与湍流；工作面风速<0.25 m/s，避免平台与光路抖动
。

四、公用工程与安全

五、实施步骤与验收要点

需求冻结与方案设计：在方案阶段明确洁净度、温湿度、振动、气流、噪声、电力、特气/纯水、承重/层高等指标，并与实验系统流程逐项核对，避免二次改造。
工程实施与过程控制：围护结构与双层吊顶静压夹层、全孔板送风、消音减振、超高金属壁板等关键节点按图施工；材料与设备到货检、安装检、联动试车闭环管理。
调试与验收：开展洁净度（粒子计数）、温湿度稳定性、工作面风速与气流均匀性、噪声与振动、泄漏/接地/联锁等测试；必要时进行第三方检测与长期稳定性观测。
运行维护：建立设备台账、点检与校准、耗材更换、过滤器管理、环境数据归档等制度，确保长期稳定达标运行
。
