低露点实验室设计指南

低露点实验室（露点温度通常≤-40℃，部分场景需≤-60℃）是锂电池、半导体、医药等行业的核心设施，其设计需围绕“超低露点、高洁净度、稳定气流、节能高效”四大目标，重点解决高湿度环境下的水分控制问题。

一、低露点实验室的核心需求分析

低露点实验室的需求源于生产工艺对湿度的严格限制：

锂电池行业：注液、封口、化成等工序要求露点≤-45℃（防止电解液与水分反应导致电池鼓胀、漏液）；

半导体行业：芯片封装、光刻等环节要求露点≤-50℃（避免水分腐蚀晶圆表面，影响电路性能）；

医药行业：无菌药品生产中的干燥环节要求露点≤-40℃（防止微生物滋生）。

这些需求决定了设计需以“深度除湿”为核心，同时兼顾洁净度（通常为ISO 7级及以上）、温湿度稳定性（±1℃、±2%RH）及人员安全。

二、低露点实验室的关键设计要点

1. 除湿系统：深度除湿的核心保障

除湿系统是低露点实验室的“心脏”，需根据露点要求选择合适的除湿方式：

转轮除湿机：是超低露点（≤-40℃）的主流选择，其核心为蜂窝状硅胶/分子筛转轮（吸附容量大、再生效率高）。设计时需采用双转轮串联（一级转轮处理新风，二级转轮处理回风），确保露点达到-60℃以下；再生温度需控制在80-135℃（一级转轮80-110℃，二级转轮90-135℃），并通过PLC控制再生加热量（如根据回风露点调整蒸汽阀门开度），实现节能运行。

组合式空调机组：需整合初效（G4）、中效（F8）、高效（H13/H14）过滤器，以及前表冷（预处理新风）、中表冷（降温除湿）、后表冷（调节送风温度）等功能段，确保空气处理后满足温湿度要求。

2. 气流组织：均匀性与稳定性的平衡

气流组织需保证低露点空气覆盖所有工艺区域，避免死角：

送风方式：优先采用上送下回（适用于大多数实验室），送风口采用可调风量ABS风口（避免直吹人员），回风口布置在设备下方或角落（优先回收热湿空气）；

特殊场景优化：对于吊顶较高的锂电池干燥房，可采用“除湿净化机组+FFU”模式（机组处理吊顶内空气，FFU向室内送风），既保证送风均匀，又减少吊顶内积湿；对于吊顶较低的场景，采用“除湿机组+HEPA”模式（直接送风至室内），简化气流组织。

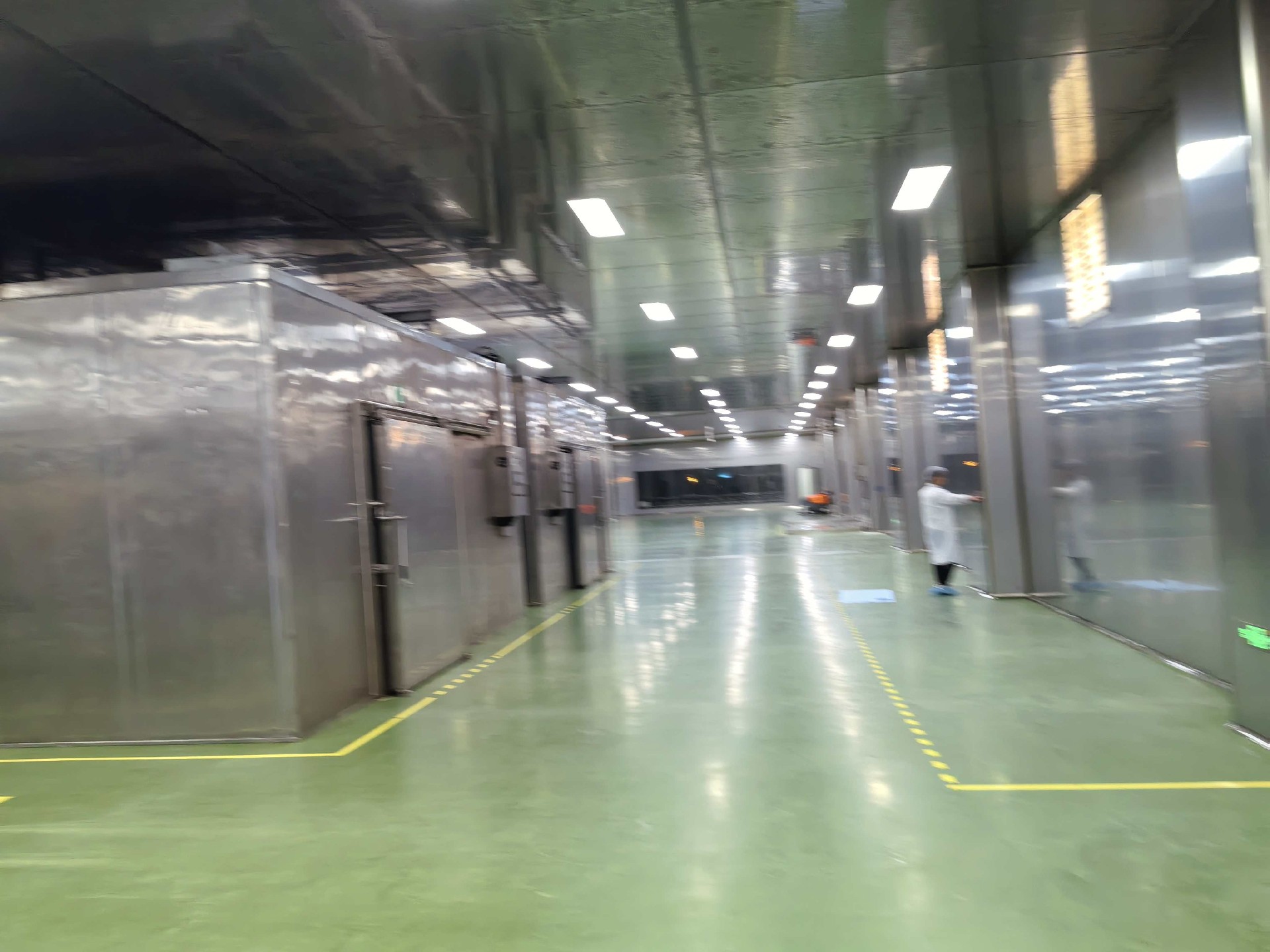

3. 围护结构：密封与防潮的双重保障

围护结构需防止外界高湿空气渗入，避免内部水分积聚：

材料选择：墙面、吊顶采用50mm厚彩钢板（岩棉芯材，防火等级≥B1级），地面采用PVC卷材（无缝焊接）或环氧树脂自流平（整体无缝）；

密封处理：墙面与地面、墙面与吊顶的接缝处用中性硅酮密封胶密封（胶缝宽度≥5mm），圆弧角处理（R≥50mm），避免直角积尘；

正压控制：实验室需保持5-15Pa正压（相对于走廊），防止外界空气倒灌，正压通过新风量调节实现（新风量=排风量+维持正压所需风量）。

4. 管路系统：防漏与保温的细节控制

管路系统需避免漏风和结露，确保空气处理效果：

风管材质：送回风管采用镀锌钢板（厚度≥0.8mm）或不锈钢板（304级，适用于腐蚀性环境），焊接或咬口连接（避免法兰连接漏风）；

密封与保温：风管连接处用耐候密封胶密封，穿越防火墙时用防火泥封堵；保温材料采用难燃B1级橡塑保温棉（厚度≥20mm），防止管路结露（尤其适用于南方潮湿地区）；

支吊架：采用防锈处理（如镀锌），避免与风口、阀门冲突，支吊架间距符合规范（水平风管≤3m，垂直风管≤4m）。

5. 控制系统：精准监测与智能调节

控制系统需实时监测露点温度、温湿度等参数，实现智能调节：

传感器布置：露点仪安装在主回风管道（避免人员干扰），温湿度传感器安装在操作台（反映实际环境）；

PLC控制：通过PLC整合转轮除湿机、空调机组、新风阀、再生风机等设备，实现联动控制（如露点升高时，增加再生加热量）；

报警功能：设置露点报警（≥-30℃时报警）、温度报警（超出20-25℃范围时报警），并接入工厂DCS系统，远程监控。

三、低露点实验室的设计验证与调试

设计完成后，需通过调试验证系统性能：

试运转：启动转轮除湿机、空调机组，检查设备运转是否正常（如风机振动、电机温度）；

参数测试：用激光尘埃粒子计数器测试洁净度（≥0.5μm粒子≤352000个/m³，ISO 7级），用露点仪测试露点温度（≤-40℃），用温度计测试温度（20-25℃）；

联动测试：模拟工艺工况（如人员进入、设备运行），测试系统是否能维持露点稳定（波动≤±2℃）。

四、低露点实验室的维护与管理

日常维护需重点关注转轮除湿机和围护结构：

转轮除湿机：每周清洁新风过滤棉，每月清洁再生风滤网，每季度检查转轮清洁度（用吸尘器清理表面灰尘），每年更换高效过滤器；

围护结构：每月检查墙面、吊顶密封胶（如有脱落及时修补），每季度检查地面（如有裂缝及时修复），每年测试正压（确保5-15Pa）；

数据记录：记录露点温度、温湿度、再生加热量等参数（保留1年以上），用于分析系统性能变化。
